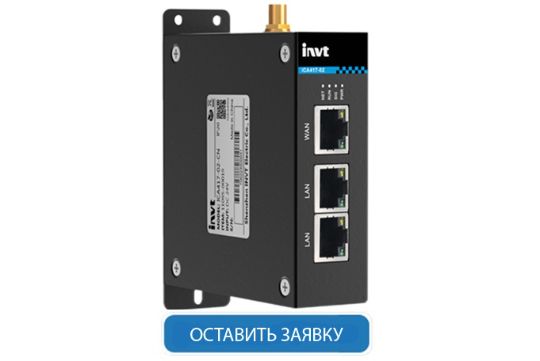

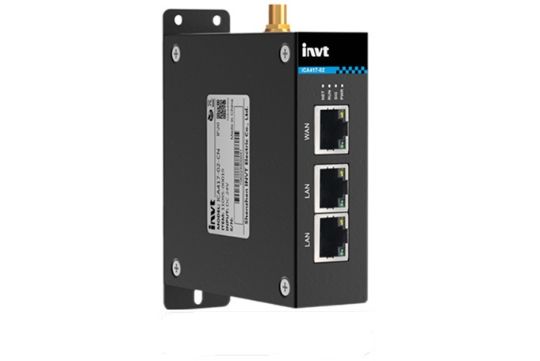

интернет вещей. Терминал передачи данных серии ICA4xx

Коммуникационные адаптеры серии ICA - это высокоскоростные универсальные терминалы передачи данных Интернета вещей. Данные устройства подключается к облачному сервису invt, что в свою очередь позволяет осуществлять мониторинг и дистанционное управление машиной из любой точки мира, где есть интернет.

Существуют разные конфигурации данных терминалов исходя из потребностей заказчика.

Название файла и ссылка на файлВерсияТипРазмерДата
Platform invt IOTPDF38.6MB
Operation Manual ICA417
PDF2.2MB
Каталог_202301V1.1
V1.1PDF21.0MB
INVT IWOstudio Setup V3.1.0.5ZIP156.3MB
invt IOT androidV3.1.0.5APK58.6MB

КОНТРОЛЛЕР ДВИЖЕНИЯ и система входов-выходов

Программируемые контроллеры серии AX70 — это высокопроизводительные контроллеры общего назначения для средних и крупных систем управления. Благодаря расширенным встроенным функциям и широким возможностям расширения, высокоинтегрированные и разнообразные коммуникационные шины управления движением подключаются к приводным устройствам, чтобы предоставить клиентам наилучшую систему автоматического управления для повышения эффективности производства и качества продукции, а также снижения затрат на разработку и техническое обслуживание.

Широко используется в упаковочном оборудовании, нестандартном оборудовании в производстве электроники , полиграфическом оборудовании, текстильном оборудовании, металлообработке, в производстве литий-ионных батарей, деревообрабатывающей и других отраслях промышленности, оборудовании OEM, а также малых и средних производственных линиях .

Название файла и ссылка на файлВерсияТип РазмерДата
AX70-C-1608P CPU Module User ManualV1.0PDF7.86MB2020-09-17
AX70 Series Programmable Controller Hardware User ManualV1.0PDF5.88MB2020-09-17
AX70_Руководство пользователя_(RU)PDF6.69MB
INVT Control Level Product Catalog_(EN)
V1.0PDF37.55MB2023-01-30
AX Series Programming ManualV1.1PDF5.93MB2022-01-21
AX Series Programmable Controller Software ManualV1.3PDF12.27MB2022-08-10
Invtmatic Studio(64) (среда CodeSys 3.5)V1.0.3RAR1.53GB2020-10-26

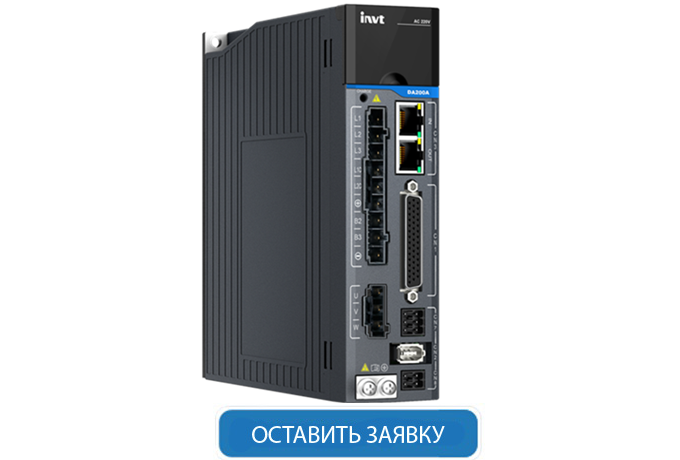

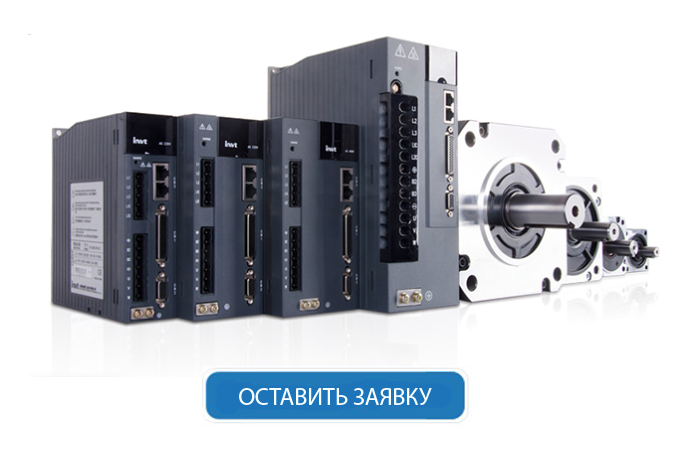

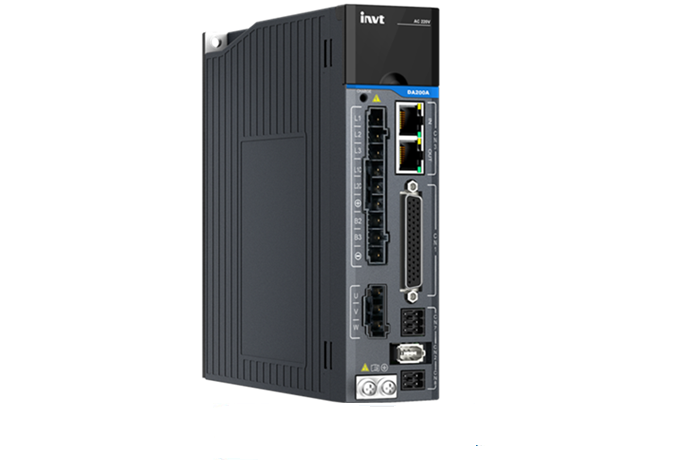

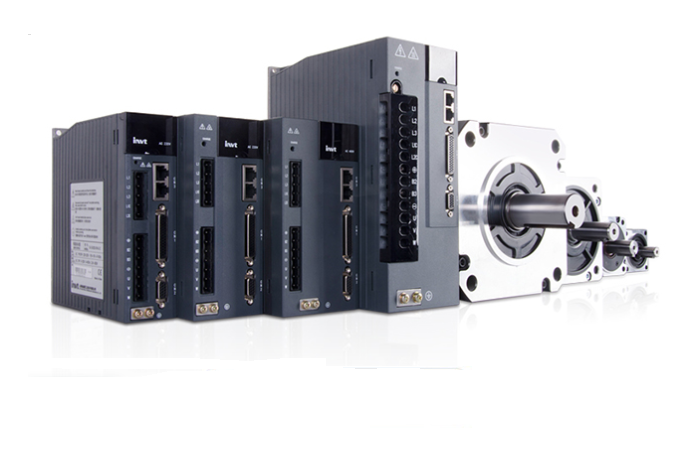

СЕРВОПРИВОД DA200 INVT и серводвигатели

Сервопривод Серии DA200 – это инновационная разработка компании INVT нового поколения с улучшенными показателями производительности. DA200 может удовлетворить потребности во многих областях применения благодаря легкости в использовании, высокой надежности и отличной адаптивности к среде эксплуатации.

Мощность до 55 кВт для вращательных электродвигателей.

Мощность до 22 кВт для линейных электродвигателей.

Название файла и ссылка на файлВерсияТип РазмерДата
DA200 Catalog(EN)
V3.8PDF16.1MB2020-04-10
Руководство по эксплуатации DA200 (RUS)
V1.0PDF6.0MB2018-11-24
DA200 EtherCAT XML File
V1.0RAR2.8MB2022-12-06
INVT SV-DA200 AC Servo Drive_CANopen Technical Guide
V1.0PDF1.22MB2020-06-28
INVT_DA200_CANopenV2.64EDS0.15MB
DA200 AC Servo Drive PROFINET Technical GuideV2.63PDF4.83MB2021-03-31
INVT Workshop Setup
V3.5.0.4ZIP99.4MB2024-05-20

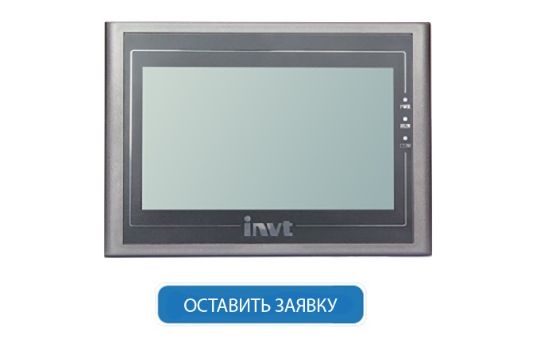

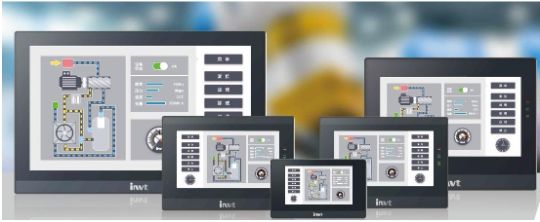

Сенсорная панель управления серии VS

HMI дисплеи серии VS оснащены большим количеством функций, большой внутренней памятью, расширенными функциями конфигурации и простым в использовании интерфейсом человек-машина, что облегчает построение систем промышленной автоматизации.

Название файла и ссылка на файлВерсияТип РазмерДата
HMITOOL(VS HMI Tool)
V7.0.1.53ZIP306MB2023-02-09
VS-Q Series HMI Catalog
V1.0PDF1.06MB2022-06-01
VS Series HMI Catalog
V1.0PDF12.5MB2020-07-01

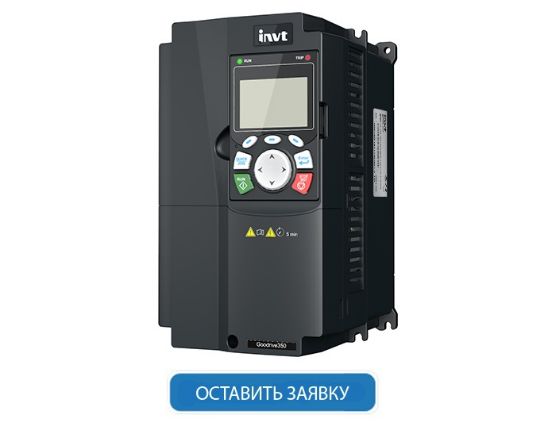

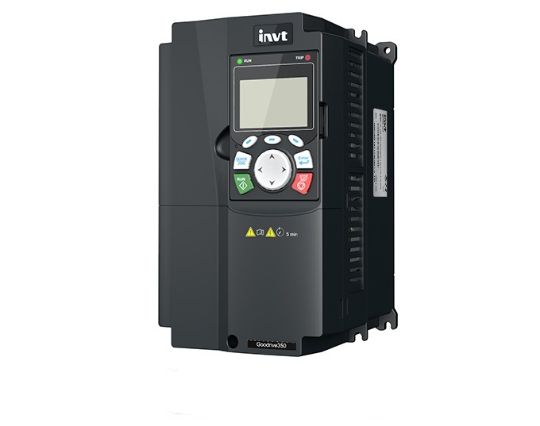

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Серия GD350A – для различных применений с высокоточным управлением скоростью и моментом. Управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами. Встроенный ЭМС фильтр уровня С3, RS485 (Modbus RTU), встроенный тормозной прерыватель для мощностей до 37 кВт включительно, для всех остальных – внешний тормозной модуль(опция). Встроенный DC-дроссель для мощностей 18-110 кВт. Три дополнительных интерфейса: SLOT1, SLOT2, SLOT3 для мощностей выше 7.5кВт. Часы реального времени.
Платы энкодеров, платы протоколов связи, плата ввода-вывода и т. д.
Управление в скалярном режиме (U/f) и в векторном без/с датчиком обратной связи. Типы нагрузок: G-постоянный момент (перегрузочная способность 150% Iн в течение 1 минуты); Р-переменный момент (перегрузочная способность 120% Iн в течение 1 минуты). Штатные входы/выходы: 2AI, 1AO, 4DI, 2HDI, 1HDO, 2RO. Степень защиты IP20.

Есть ПЛК, позиционер и намотка (размотка).

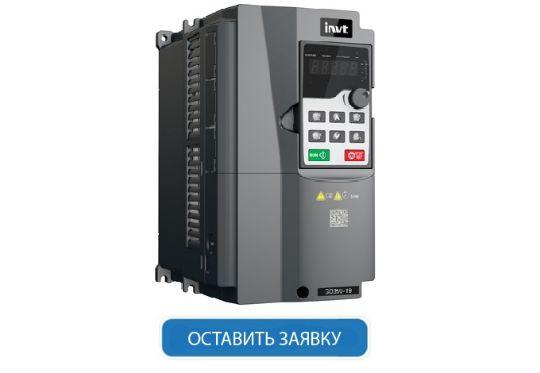

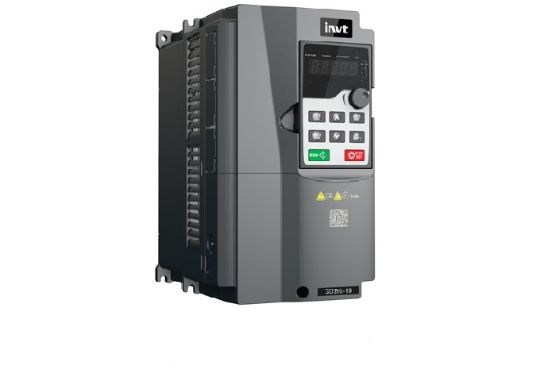

GD350-19 - Передовые решения для грузоподъёмных кранов

GD350-19 – для крановых применений. Управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами. Встроенный ЭМС фильтр уровня С3, RS485 (Modbus RTU), встроенный тормозной прерыватель для мощностей до 110 кВт включительно, для всех остальных – внешний тормозной модуль(опция). Встроенный DC-дроссель для мощностей 18-110 кВт. Три дополнительных интерфейса: SLOT1, SLOT2, SLOT3 для мощностей выше 7.5кВт. Часы реального времени. Функция управления механическим тормозом, удержания груза, контроль обрыва троса, защита от перегрузки, функция антираскачки, ведущий-ведомый, три набора параметров двигателя.
Платы энкодеров, платы протоколов связи, плата ввода-вывода и т. д.
Управление в скалярном режиме (U/f) и в векторном без/с датчиком обратной связи. Перегрузочная способность 150% в течение 1 мин. Штатные входы/выходы: 2AI, 1AO, 4DI, 2HDI, 1HDO, 2RO. Степень защиты IP20.

GD200А - общепромышленный преобразователь частоты

GD200А – преобразователь частоты общего назначения. Типы нагрузок: G-постоянный момент (перегрузочная способность 150% Iн в течение 1 минуты); Р-переменный момент (перегрузочная способность 120% Iн в течение 1 минуты). Обеспечивает отличное качество управления двигателем и прост в использовании. Встроенный ЭМС фильтр уровня С3, RS485 (Modbus RTU), встроенный тормозной прерыватель для мощностей до 30 кВт включительно. Управление в скалярном режиме (U/f) и в векторном без датчика обратной связи. ПИД – регулятор. Управление группой насосов/вентиляторов (до трёх). Штатные входы/выходы: 2AI, 2AO, 8DI, 1HDI, 1HDO, 2RO. Степень защиты IP20.

Название файла и ссылка на файлВерсияТип РазмерДата
GD200A Catalog(EN)
V2.1PDF10.77MB2022-06-23
GD200A Series VFD Manual
V2.8PDF7.0MB2022-04-11
Руководство пользователя GD200A RUS
PDF5.24MB
INVT Workshop Setup
V3.5.0.4ZIP99.4MB2024-05-20

GD20 – малогабаритный преобразователь частоты

GD20 – малогабаритные преобразователи частоты для широкого спектра общепромышленных применений. Встроенный ЭМС фильтр С3 для мощностей выше 4кВт включитено, для всех остальных – внешний ЭМС фильтр С3(опция), RS485 (Modbus RTU), встроенный тормозной прерыватель для мощностей до 37 кВт включительно, встроенный DC-дроссель от мощности 18 кВт, скалярный и векторный режимы управления. ПИД – регулятор. Перегрузочная способность – 150% в течение 1 мин. Входы/выходы: 2AI, 2AO, 5DI, 2RO, 1DO. Автоматическое регулирование выходного напряжения. Степень защиты IP20.

Название файла и ссылка на файлВерсияТип РазмерДата
GD20 Catalog(EN)
V1.0PDF9.59MB2020-04-10
GD20-Series-VFD_manual (EN)
V1.8PDF10.2MB2022-06-22
Руководство пользователя GD20 (RUS)
V4.1PDF6.62MB
INVT Workshop Setup
V3.5.0.4ZIP99.4MB2024-05-20

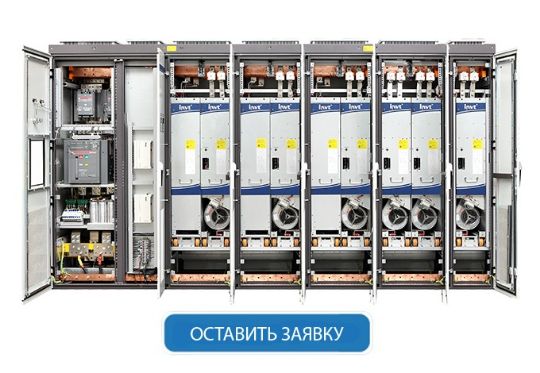

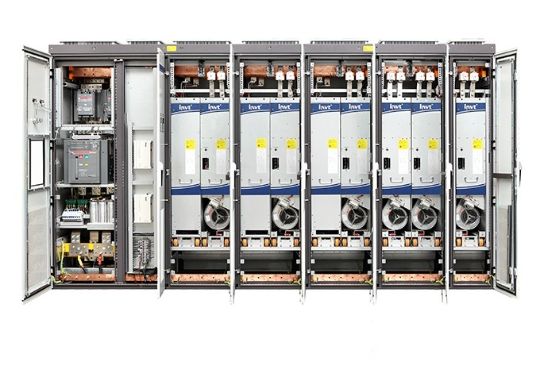

GD800 - МОДУЛЬНЫЕ Преобразователи частоты большой мощности

• Напряжения питающей сети 380 В, 500 В, 660 В, стандартные шкафные изделия мощностью до 3 МВт;
• Стандартные шкафные четырехквадрантные изделия для двунаправленного  потока энергии, энергосбережения и защиты окружающей среды; коэффициент мощности близок к 1, чистая синусоида с уровнем гармоник по току менее 5%;
• Одностороннее техническое обслуживание и компактная конструкция стандартных шкафных изделий для экономии места при установке и повышения удобства обслуживания;
• Поддержка полевых шин Modbus, Profibus-DP, CANopen и Ethernet.

GD800 серия инженерного привода проектируется в соответствии с тяжелыми условиями загрузки, для применения высокой перегрузки, высокой надежности, непрерывного действия, как в отраслях металлургии, машины порта, подъёмной машины, питания с берега, нефти, нефтехимических, муниципальных, химических, электричества, строительных материалов, горнопромышленность, судостроения, бумажных, динамометров, EPS и других.

Название файла и ссылка на файлВерсияТип РазмерДата
GD800 Catalog( RU)
V1.0PDF12.2MB2020-09-09
